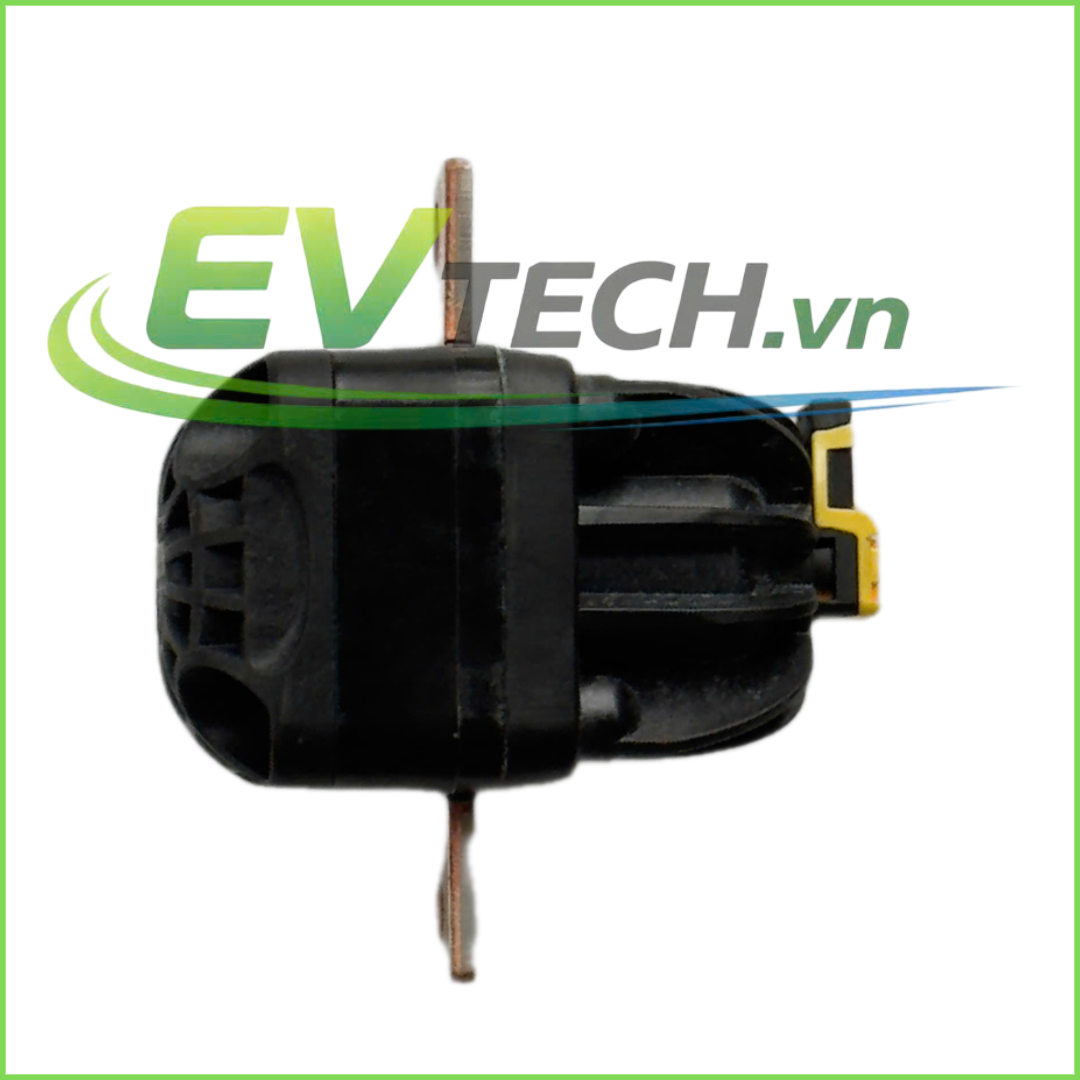

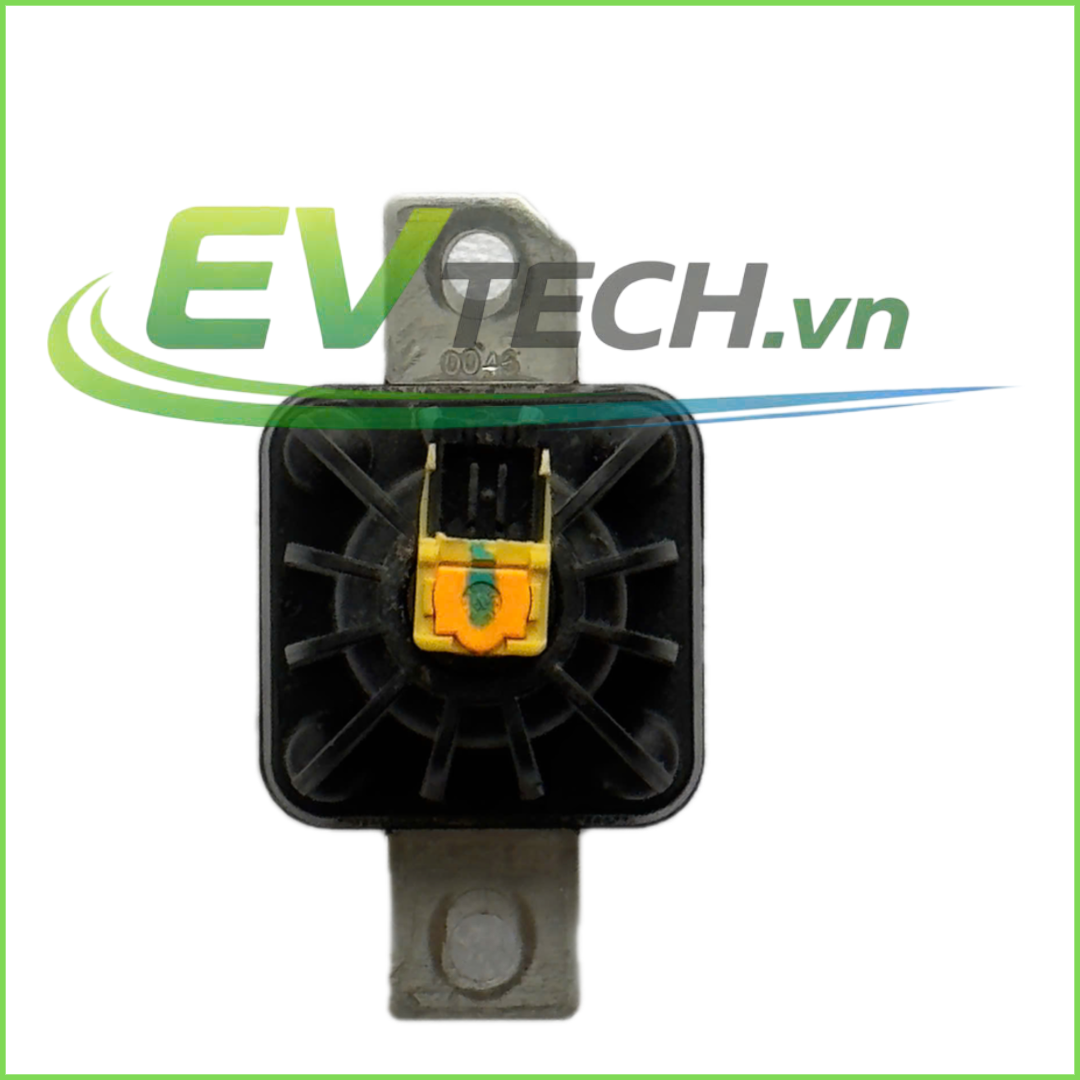

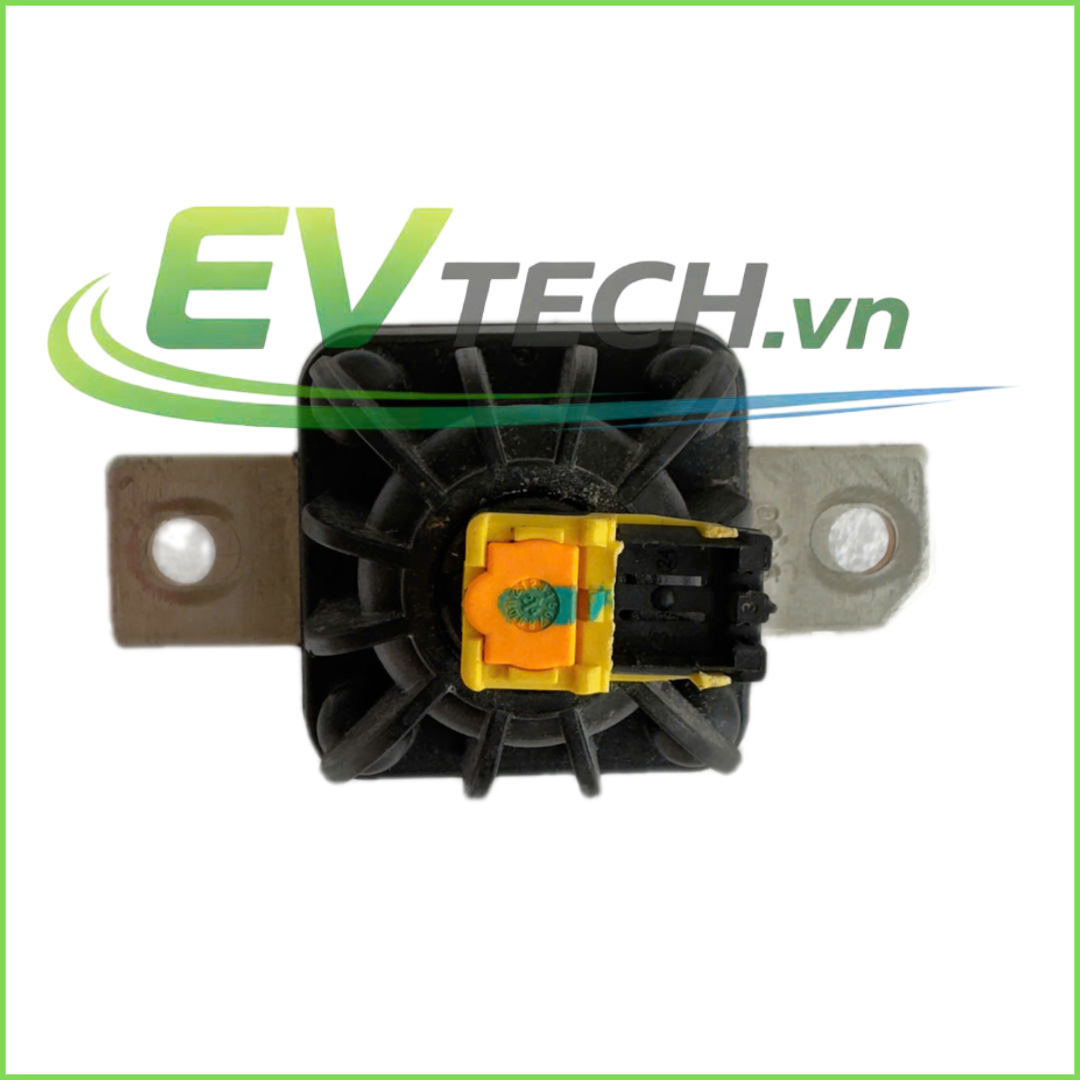

Cầu chì Pyro pin Gotion là gì?

Cầu chì Pyro (pyrofuse) là thiết bị bảo vệ an toàn cấp cao trong hệ thống pin cao áp (HV battery). Nó không giống cầu chì thông thường.

Thay vì chỉ “đứt dây” khi quá dòng, Pyro fuse hoạt động bằng cơ chế kích nổ điện tử để cắt mạch vật lý, giúp ngắt dòng điện cực nhanh trong các tình huống nguy hiểm.

Trong hệ thống pin Gotion, Pyro fuse thường được đặt:

• Trong pack pin hoặc gần đầu ra HV
• Nằm trên đường dây cấp điện chính từ pin ra hệ thống

Nguyên lý hoạt động

Cầu chì Pyro hoạt động theo cơ chế 2 lớp bảo vệ:

1. Phát hiện sự cố

Hệ thống BMS (Battery Management System) sẽ giám sát:

• Quá dòng (overcurrent)
• Ngắn mạch (short circuit)
• Va chạm (crash signal từ ECU)
• Lỗi nhiệt (overheat)

2. Kích hoạt Pyro

Khi phát hiện lỗi nghiêm trọng:

• BMS gửi tín hiệu điện
• Bộ kích nổ trong Pyro fuse được kích hoạt
• Một cơ cấu nổ nhỏ sẽ cắt đứt đường dẫn điện bên trong

Kết quả:

• Ngắt hoàn toàn dòng điện cao áp
• Thời gian phản ứng cực nhanh (mili giây)

Tại sao phải dùng Pyro fuse thay vì cầu chì thường?

Xe điện dùng điện áp rất cao (300V – 800V). Nếu chỉ dùng cầu chì thường:

• Thời gian ngắt chậm
• Có thể phát sinh hồ quang điện
• Không đảm bảo an toàn khi tai nạn

Pyro fuse giải quyết được:

• Ngắt mạch gần như tức thì
• Không phát sinh hồ quang nguy hiểm
• Đảm bảo cách ly hoàn toàn pin với hệ thống

Đặc điểm của cầu chì Pyro pin Gotion

• Là thiết bị one-time use (chỉ dùng 1 lần)
• Sau khi kích hoạt bắt buộc phải thay mới
• Thiết kế kín, chống ẩm, chống bụi
• Tích hợp cơ cấu kích nổ cực nhỏ (pyrotechnic charge)
• Chịu dòng và điện áp rất cao

Các loại Pyro fuse trong hệ pin

Tùy theo thiết kế hệ thống, có thể gặp:

1. Pyro fuse theo dòng định mức

• 100A – 500A – 1000A tùy hệ thống

2. Pyro fuse tích hợp trong pack pin

• Không tháo rời từng phần
• Thay cả cụm hoặc thay chuyên sâu

3. Pyro fuse rời

• Lắp trên đường HV cable
• Dễ thay hơn trong sửa chữa

Khi nào Pyro fuse bị kích hoạt?

Trong thực tế sửa xe điện, Pyro fuse sẽ nổ khi:

• Xe bị tai nạn (tín hiệu crash)
• Chập điện nghiêm trọng
• Pin lỗi nội bộ
• Đấu sai cực hoặc sửa sai kỹ thuật
• Lỗi hệ thống điện cao áp

Dấu hiệu Pyro fuse đã kích hoạt

• Xe mất hoàn toàn nguồn cao áp
• Không sạc được pin
• Báo lỗi hệ thống HV
• Không kích hoạt được hệ thống điện

Đây là lỗi không thể sửa, chỉ có thay mới.

Rủi ro khi thay sai hoặc xử lý sai

Đây là phần rất quan trọng trong thực tế:

• Dùng sai loại Pyro → không ngắt kịp khi sự cố
• Đấu tắt (bypass) → cực kỳ nguy hiểm, có thể cháy xe
• Lắp sai kỹ thuật → lỗi hệ thống, báo lỗi liên tục

Trong nhiều trường hợp, gara không hiểu đúng về Pyro fuse sẽ:

• Chẩn đoán sai sang lỗi pin
• Thay pin tốn chi phí rất lớn trong khi chỉ hỏng Pyro

Vật liệu và cấu tạo

Một cầu chì Pyro gồm:

• Vỏ kim loại chịu nhiệt cao
• Dây dẫn chính (busbar)
• Bộ kích nổ điện tử
• Cơ cấu cắt mạch cơ học
• Hệ thống cách điện

Tất cả được thiết kế để:

• Ngắt mạch dứt khoát
• Không phát sinh hồ quang

Lưu ý khi sửa chữa thực tế

• Luôn ngắt nguồn hoàn toàn trước khi thao tác
• Không kiểm tra bằng cách đấu thử trực tiếp
• Không đo trực tiếp nếu không có thiết bị chuyên dụng
• Chỉ thay đúng mã Pyro fuse

Kết luận

Cầu chì Pyro pin Gotion là thiết bị an toàn cấp cao, đóng vai trò bảo vệ toàn bộ hệ thống pin và xe điện khi xảy ra sự cố nghiêm trọng.

Điểm quan trọng cần nhớ:

• Đây không phải cầu chì thường
• Khi đã kích hoạt → bắt buộc thay mới
• Thay sai hoặc xử lý sai → rủi ro rất lớn

Trong thực tế sửa chữa xe điện, hiểu đúng về Pyro fuse sẽ giúp:

• Tránh chẩn đoán sai
• Tiết kiệm chi phí cho khách
• Đảm bảo an toàn tuyệt đối khi vận hành
